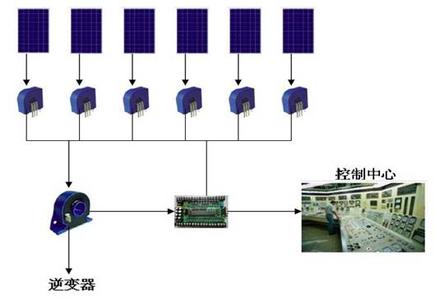

北京華智興遠HBA-NP系列霍爾電流傳感器可安裝到配電線路上進行負載管理�；魻栯娏鱾鞲衅鞯妮敵龊陀�(jì)算機連接起來，對用電情況進行監控，若發現過載，便及時使受控的線路斷開，保證用電設備的安全。用這種裝置，也可進行負載分配及電網的遙控、遙測和巡檢等。


HBA－NP系列霍爾電流傳感器
HBA-NP系列霍爾電流傳感器的初、次級之間是絕緣的，可用于測量直流、交流和脈沖電流。

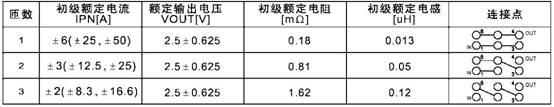

電氣參數
HBA6-NP HBA25-NP HBA50-NP
額定輸入電流 6 25 50 A
測量電流范圍 19.2 80 150 A
匝比 960 2000 2000
取樣電阻 100±0.5% 50±0.5% 25±0.5% Ω
額定輸出電壓 2.5±0.625 2.5±0.625 2.5±0.625 V
電源電壓 5±5% V
電壓失調溫漂 -40℃～+85℃ ≤±0.5 mV/℃
響應時間 ＜500 nS
di/dt跟隨精度 �。�50 A/μS
帶寬(-1dB) DC...200 KHz
線性度 ≤0.1 %FS
總精度 ±0.7 %
絕緣電壓 50HZ，1min 2.5 KV
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

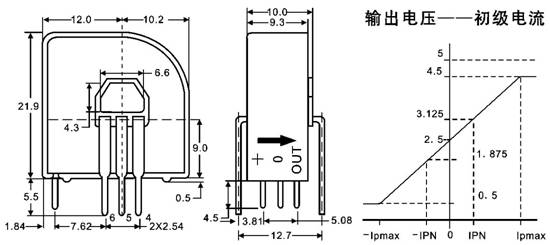

機械參數
接線圖
|
