霍爾原理主要分以下幾點論述
一 .霍耳原理電量傳感器主要分為閉環磁補償型和開環直測型.主要由霍耳元件和放大電路及磁性材料等元件組成.
霍耳元件的工作原理是物理學上的洛侖茲力F=qvB,被測電流產生磁場B,作用在霍耳件上,由于洛侖茲力的作用使正負電荷向不同方向移動,從而產生了霍耳電壓. 霍耳元件本身并不包含放大器等電路,它只是將磁場信號轉換成電壓信號,它需要一個約10mA的工作偏置電流.
此電壓經運算放大器電路放大后直接輸出即是開環傳感器的工作原理.

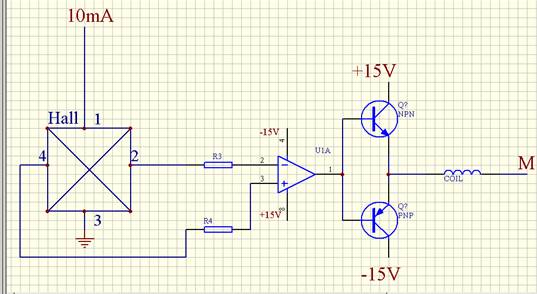

二 .如上是閉環磁補償型(HBA-SP)電量傳感器的工作原理圖, 被測電流產生的磁場使霍耳元件發生霍耳效應,霍耳電壓在霍耳元件的2和4端產生,經過運算放大器(集成電路)放大后驅動一對三極管,再通過次級線圈轉化成輸出電流(M端),當次級線圈在磁芯上所產生的磁場與被測電流在磁芯上所產生的磁場達到動態平衡時,從M端所輸出的電流恰好與被測電流成嚴格的正比關系,從而達到了測量的目的.
從被測電流產生的磁場,到輸出電流在次級線圈上所產生的磁場,在磁芯上形成了一個閉環磁場補償回路,所以稱其為閉環磁補償型
圖二

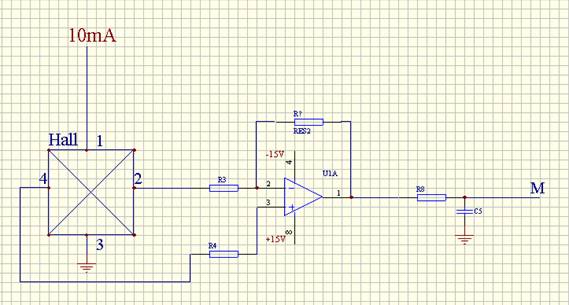

三 .如上圖二是開環直測型(HKA-P)電量傳感器的工作原理圖, 被測電流產生的磁場使霍耳元件發生霍耳效應,霍耳電壓在霍耳元件的2和4端產生,經過放大電路后直接輸出電壓(M端),它不存在磁補償.
|
