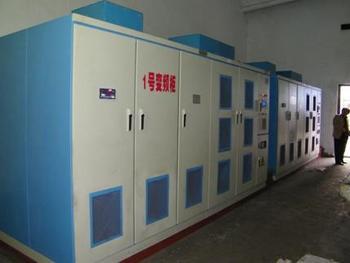

霍爾電流傳感器在變頻器中主要起到保護昂貴的大功率晶體管的作用.由于霍爾電流傳感器的響應時間短于1μs，所以，當出現過載短路時，在晶體管未達到極限溫度之前即可切斷電源，使晶體管得到可靠的保護。

北京華智興遠的閉環系列傳感器 HBA-SP / HBA-NP / HBA-F1,一直在變頻器中應用,而且受到客戶的好評 .
該系列閉環霍爾電流傳感器的初、次級之間是絕緣的，具有超強抗干擾能力，可用于測量直流、交流和脈沖電流。
霍爾電流傳感器按其工作模式可分為直接測量式和零磁通式，在變頻器中由于需要精準的控制及計算，因此選用了零磁通方式。將霍爾器件的輸出電壓進行放大，再經電流放大后，讓這個電流通過補償線圈，并令補償線圈產生的磁場和被測電流產生的磁場方向相反，若滿足條件IoN1=IsN2，則磁芯中的磁通為0，這時下式成立：
Io=Is(N2/N1)式中，I1為被測電流，即磁芯中初級繞組中的電流，N1為初級繞組的匝數，I2為補償繞組中的電流，N2為補償繞組的匝數。由上式可知，達到磁平衡時，即可由Is及匝數比N2/N1得到Io。
霍爾電流傳感器的特點是可以實現電流的“無電位”檢測。即測量電路不必接入被測電路即可實現電流檢測，它們靠磁場進行耦合。因此，檢測電路的輸入、輸出電路是完全電隔離的。檢測過程中，檢測電路與被檢電路互不影響。 |
