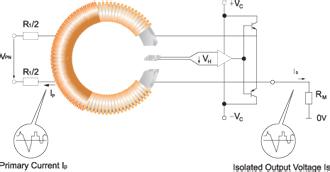

電壓傳感器是一種利用霍爾閉環（磁平衡）原理將被測電壓轉換成與原邊電壓成比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。
電壓傳感器主要的幾個參數就是被測量電壓，輸出信號，電源，這些，其他都是次要參數,我們常用電壓傳感器講解:
1 電源一般都是雙電源12/15/24V
2 測量電壓范圍為5 V到8000 V
3 輸出信號20 mA /50mA/4-20 mA/ 0-25mA 等等，同時電壓變送器可做電壓輸出
4 安裝方式為線路板焊接,固定安裝,導軌安裝,根據尺寸來選擇
下面是HV25-P電壓傳感器的具體參數：
電氣參數
額定輸入有效值電流 10 mA
測量電流范圍 14 mA
測量電阻 ±15V @ ±10mAmax 100(min) 350(max) Ω
@±14mAmax 100(min) 190(max) Ω
額定輸出有效值電流 25±0.5% mA
電源電壓 ±15±5% V
匝比 2500 ：1000
零電流失調 ±0.1 mA
電流失調溫漂 -10℃～70℃ ±0.5 mA
響應時間 40 μS
線性度 ≤0.2 %FS
絕緣電壓 50HZ，1min 2.5 KV
初級線圈內阻 200 Ω
次級線圈內阻 110 Ω
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃
|
