在變壓器理論中,一、二次電壓比等于匝數比,電流比為匝數比的倒數。而電流互感器和電壓互感器就是特殊的變壓器。

基本構造上,電流互感器的一次側匝數少,二次側匝數多,如果二次開路,則二次側電壓很高,會擊穿繞阻和回路的絕緣,傷及設備和人身。

電壓互感器相反,一次側匝數多,二次側匝數少,如果二次短路,則二次側電流很大,使回路發熱,燒毀繞阻及負載回路電氣。

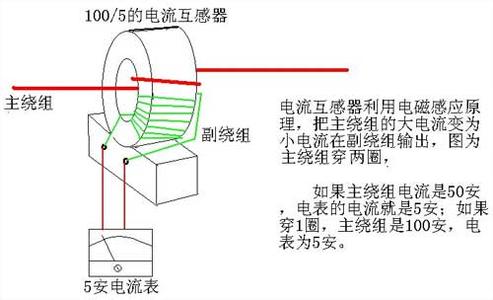

電流互感器,是將一次側的大電流,按比例變?yōu)檫m合通過儀表或繼電器使用的,額定電流為5A或1A的變換設備。它的工作原理和變壓器相似。
應用時的區別
1、一次繞組與高壓回路串聯,只取決于所在高壓回路電流,而與二次負荷大小無關。
2、二次回路不允許開路,否則會產生危險的高電壓,危及人身及設備安全。
3、電流互感器二次回路必須有一點直接接地,防止一、二次繞組絕緣擊穿后產生對地高電壓,但僅一點接地。
4、變換的準確性。

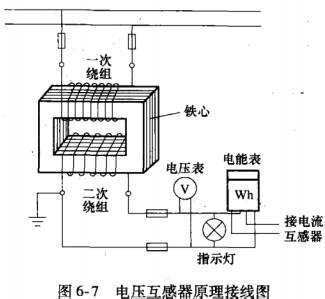

電壓互感器,是將一次側的高電壓按比例變?yōu)檫m合儀表或繼電器使用的額定電壓為100V的變換設備。電磁式電壓互感器的工作原理和變壓器相同。
下面是我公司一款電壓傳感器的介紹:
產品特點 |
u 一次電流5A~5000A,二次電流5A,規格齊全,全面覆蓋0.2級、0.5級及1級三個準確度等級;
u 所用鐵芯經過高真空熱處理,性能優良,精度穩定;
u 外殼采用高抗沖阻燃ABS材料制成,具有良好的安全性能,造型美觀;
u 結 構:穿孔式(圓、方孔),彎片、單片壓盤安裝方式;
u 安裝方便,可采用彎片固定,壓盤固定;
u 性能符合GB1208—1997《電流互感器》技術標準。 |
產品規格(尺寸單位:mm)
|
HZBH0.66~30Ⅰ
額定輸入 |
5-200A |
15A-300A |
額定輸出 |
1A |
5A |
上限電壓 |
660V |
660V |
準確度 |
5-25A…1.0%
30-200A…0.5% |
15-120…1% 150-300--0.5% | |

|
|
說明:
使用溫度:-40℃~65℃;
貯存溫度:-40℃~75℃;
相對濕度:10%~95%;
海拔高度:≤3000m;
隔離耐壓:AC 3.0KV/min; 隔離:一次對二次及地。
|
