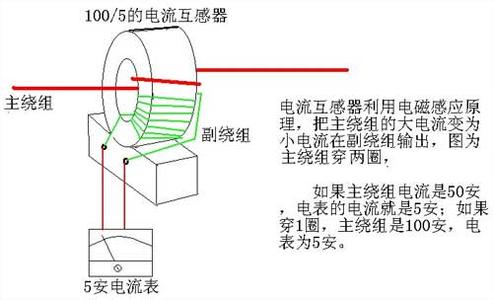

電流互感器，是將一次側的大電流，按比例變?yōu)檫m合通過儀表或繼電器使用的，額定電流為5A或1A的變換設備。它的工作原理和變壓器相似。
1、一次繞組與高壓回路串聯，只取決于所在高壓回路電流，而與二次負荷大小無關。
2、二次回路不允許開路，否則會產生危險的高電壓，危及人身及設備安全。
3、二次回路必須有一點直接接地，防止一、二次繞組絕緣擊穿后產生對地高電壓，但僅一點接地。
霍爾電流傳感器開環模式與閉環模式。
開環模式又稱為直接測量式霍爾電流傳感器，輸入為電流，輸出為電壓。這種方式的優點是結構簡單，測量結果的精度和線性度都較高�？蓽y(cè)直流、交流和各種波形的電流。但它的測量范圍、帶寬等受到一定的限制。在這種應用中，霍爾器件是磁場檢測器，它檢測的是磁芯氣隙中的磁感應強度。電流增大后，磁芯可能達到飽和；隨著頻率升高，磁芯中的渦流損耗、磁滯損耗等也會隨之升高。這些都會對測量精度產生影響。當然，也可采取一些改進措施來降低這些影響，例如選擇飽和磁感應強度高的磁芯材料；制成多層磁芯；采用多個霍爾元件來進行檢測等等。

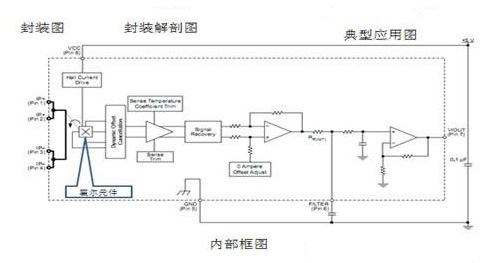

開環模式的結構原理見下圖

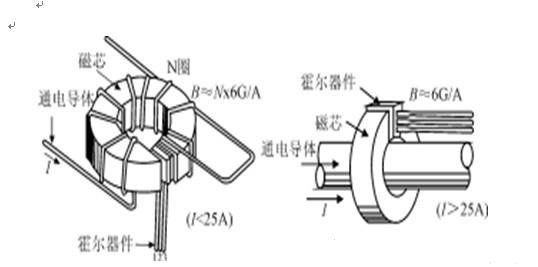

根據檢測量程的需求，一般分為以下兩種繞線模式，左圖為小量程的結構圖，右圖為大量程的結構圖。

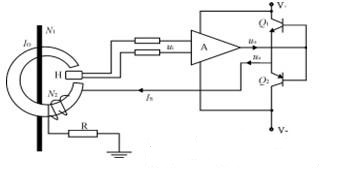

閉環模式又稱為零磁通模式或磁平衡模式，其輸入與輸出端均為電流信號。原理見下圖
將霍爾器件的輸出電壓進行放大，再經電流放大后，讓這個電流通過補償線圈，并令補償線圈產生的磁場和被測電流產生的磁場方向相反，最終達到磁平衡。
這個平衡過程是自動建立的，是一個動態平衡。建立平衡所需的時間極短。平衡時，霍爾器件處于零磁通狀態。磁芯中的磁感應強度極低（理想狀態應為0），不會使磁芯飽和，也不會產生大的磁滯損耗和渦流損耗。恰當?shù)剡x擇磁芯材料和線路元件，可做出性能優良的零磁通電流傳感器。
下面是我公司閉環系列一款產品：
 電氣參數
HBA25-TP HBA50-TP
額定輸入有效電流值 25 50 A
測量電流范圍 ±50 ±100 A
匝比 1-2-2-4：1000 1-2-3-4：2500
額定輸出有效值電流 ±25±0.5% ±50±0.5% mA
次級線圈內阻 40 30 Ω
電源電壓 ±15±5% V
零電流失調 ±0.2 mA
電流失調溫漂 ≤±0.01 mA/℃
響應時間 ＜1 μS
線性度 ≤0.1 %FS
di/dt跟隨精度 ＞50 A/μS
帶寬(-3dB) DC...200 KHz
絕緣電壓 50HZ，1min 5 KV
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

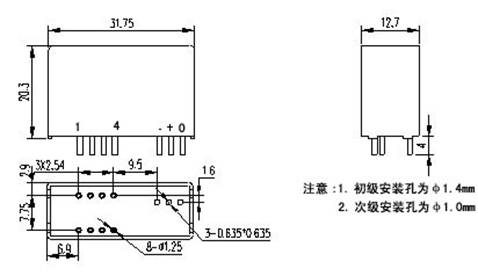

 機械參數
接線圖
|
初級 |
初級接法IPN(A) |
峰值電流IP(A) |
輸出電流Is（mA） |
初級引腳連線 |
|
1 |
25，50 |
55，100 |
25，50 |
|
|
2 |
12，25 |
27，50 |
24，50 |
|
|
3 |
8，16 |
18，33 |
24，48 |
|
|
4 |
6，12 |
13，25 |
24，48 |
|
|
