一、 基于分流器的檢測方法

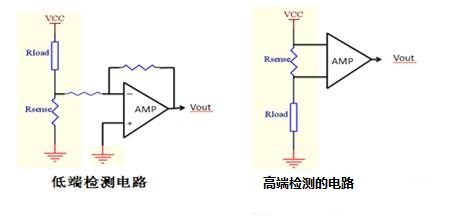

高邊檢測將檢測電阻放在電源和負載之間。如果更要細分，可將開關的位置一并考慮進去，因為我們面對的是感性負載�！�
低端檢測電路易對地線造成干擾；高端檢測，電阻與運放的選擇要求高。 檢測電阻，成本低廉的一般精度較低，溫漂大，而如果要選用精度高的，溫漂小的，則需要用到合金電阻，成本將大大提高。運放成本低的，鉗位電壓低，而特殊工藝的，則成本上升很多。
二、 基于磁場的檢測方法
基于磁場的檢測方法(霍爾傳感器為代表)有很多有點，如良好的隔離和較低的功率損耗，這使得它在電源驅動技術和大電流領域應用較多，但它同樣也有不足，比如體積較大，補償特性、線性以及溫度特性不理想等。
我公司HKA－P系列霍爾電流傳感器檢測的電流的方式為例:

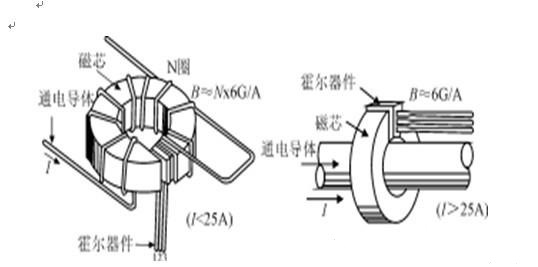

圖下為電流傳感器的內部結構
 電氣參數
HKA05-P HKA10-P HKA12.5-P HKA15-P
HKA20-P HKA25-P HKA30-P HKA50-P
額定輸入電流 5 10 12.5 15 20 25 30 50 A
測量電流范圍 15 30 37.5 45 60 75 90 150 A
額定輸出電壓 4±1% V
電源電壓 ±15±0.5% V
零電流失調 ±0.04 V
消耗電流 ≤±18±20 mA
線性度 ≤0.1 %FS
響應時間 ＜1 μS
輸出溫漂 ＜±0.03 %/℃
零點溫漂 ±1 mV/℃
絕緣電壓 50(60)HZ，1min 2.5 KV
絕緣強度 ＞500 MΩ
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

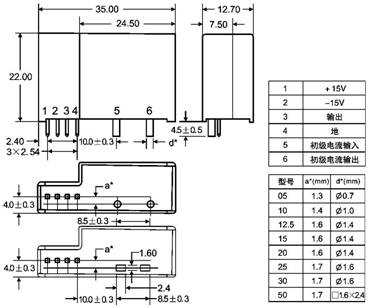

機械參數
霍爾電流傳感器是利用霍爾效應將一次大電流變換為二次微小電壓信號的傳感器。實際設計的霍爾傳感器往往通過運算放大器等電路，將微弱的電壓信號放大為標準電壓或電流信號。
|
