如果整流器橋臂內的某個二極管反向擊穿，則在這個二極管支路的熔斷器開始熔斷的弧前時間和燃弧時間內，將有逆向的故障電流流經這個橋臂。在整流器的每個橋臂設置一只電流傳感器，用于檢測此逆向電流。出現逆流時輸出信號給保護電路，該信號經過判別處理后，輸出跳閘信號給后續操作。

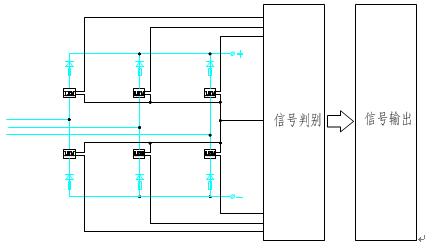

逆流保護原理圖
圖上所示為一個6脈波整流電路的逆流保護原理圖，在一臺12脈波整流器內，共設置12只電流傳感器，檢測整流橋各橋臂的電流。
設置在整流器橋臂的電流傳感器的選擇需要根據整流器容量的大小，并且需要考慮出現大電流時可以正常檢測，不至于傳感器飽和。以我公司已經批量生產的2200kW整流器為例，HKA-F3系列電流傳感器。該傳感器使用±15V雙電源供電，可以測量2000A電流，電流2000A時輸出4V電壓，響應時間在20μs以內，可用于-40 ~ +85℃的工作環境。HKA-K2F是一種應用霍爾效應的開環電流傳感器，體積小、重量輕、成本較低，采用對開式結構，安裝、更換均十分方便，原邊與副邊之間高度絕緣，傳感器本身的電流消耗僅為25mA，精度基本能滿足保護電路的使用需求。
選用HKA-K2F系列電流傳感器構成的逆流保護回路，其優點主要體現在以下幾個方面：
（1）由于電流傳感器副邊輸出的是一個電壓信號，因此就使后續電路變的簡單。
（2）原邊與副邊之間良好的絕緣性能，使主、輔回路安全隔離。
（3）適應-40 ~ +85℃的工作環境，可滿足城軌供電系統變電所惡劣的使用條件。
（4）對開式結構，方便工作人員在長期使用中的維護。
（5）精度高、響應時間短，滿足保護電路的需求。
除了在逆流保護回路中使用電流傳感器之外，在整流器直流輸出電壓、直流輸出電流的檢測中也使用到了電流傳感器，正是由于其良好的隔離特性及精度，為盤面表計提供了準確的信號。 |
