隨著科技的發展,電子產品需求的越來越高,傳統的電流變送器已經滿足不了市場的需求了,公司不斷地研究把霍爾原理應用的變送器中，最終實現的霍爾電流變送器的結合，滿足了更多客戶的需求。

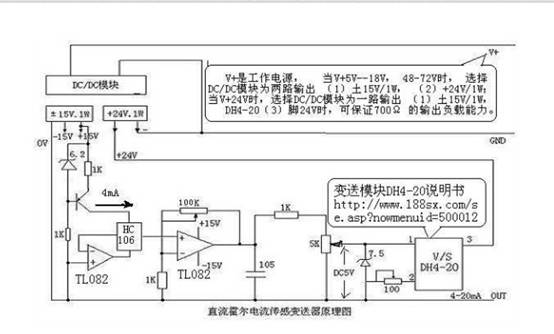

霍爾電流變送器是應用霍爾效應原理開發的新一代電流變送器，能在電隔離條件下測量交流，脈沖和各種不規則的波形的電流。圖上為原理圖
其特點：夾鉗式安裝簡便，不必撤卸母線排，特殊情況可不停電在線安裝，原邊與副邊高度絕緣，交流測量時是真有效值變換（TRMS）在波形失真的場合也能保證測量準確度 ，優異的長期穩定性，無累積誤差，過負荷能力為額定值10倍，全封閉可在惡劣環境中使用。
用于隔離測量1200v及以下，主回路系統的交流電流或直流電流，提供線性的標準直流電流信號，通過長距離傳送，作為遠動裝置、計算機、巡檢、電氣自動化控制系統等必須的模擬量采集的前端輸入部件。
下面是HKA-K3FD系列霍爾可拆卸電流變送器的電氣參數：
HKA400-K3FDA HKA600-K3FDA HKA800-K3FDA
HKA1000-K3FDA HKA2000-K3FDA
額定輸入電流(AC) 400 600 800 1000 2000 A
測量電流范圍(AC) 800 1200 1600 2000 3000 A
額定輸出電流(DC) 4～20 mA
電源電壓 +24 V
失調電流 4 mA
失調電流漂移 ≤±0.005 mA/℃
線性度 ≤1 %FS
響應時間 ≤20 mS
帶寬 20～20000 HZ
絕緣電壓 50HZ，1min 6 KV
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃
|
