有功功率變送器
1.單相有功功率變送器

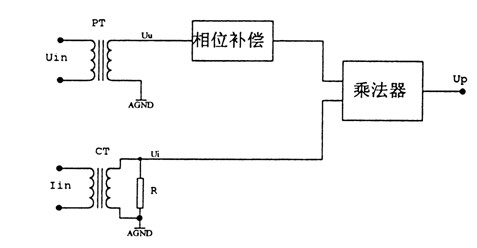

這類變送器雖然應用較少，但是它是三相有功/無功功率變送器的基礎，因此先介紹它的基本原理，它的基本電路如下：
電路中，PT、CT和電壓電流變送器一樣，作為輸入隔離，PT的二次電壓和CT的二次電流經變換成電壓后都輸入至乘法器，使乘法器輸出的直流電壓
式中：Up --- 乘法器輸出電壓
Un --- PT二次電壓
Ui --- CT二次電流經R變換后的電壓
φ--- Uu和Ui的夾角
就達到了功率變換為直流電壓的目的，目前，功率變送器中大都采用的是時分割乘法器。這類乘法器的特點是：測量頻率較低（一般<1kHz），但是其線性度相當好，最高可達到0.01%以上，這對于電網電量的測量是相當合適的。實際上，高標準的功率、電能標準器也大都采用了這類乘法器，電路中的相位補償電路就是對變送器功率因數影響的補償，一般都用RC元件加在電壓回路中。
2.三相有功功率變送器
三相有功功率變送器又可分為三相三線（三相二元件）和三相四線（三相三元件）二類。其測量原理是相同的，僅是其接線方式不同。

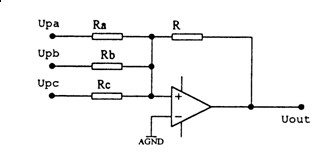

三相有功功率變送器實際上是把二個（二元件）或三個（三元件）單相功率變送器的輸出電壓相加，從而得到三相功率變送器，其基本電路如下：
四、無功功率變送器
無功功率的測量，根據接線方式的不同，一般可分跨相法和90°移相法兩種。
1.跨相90°無功功率測量

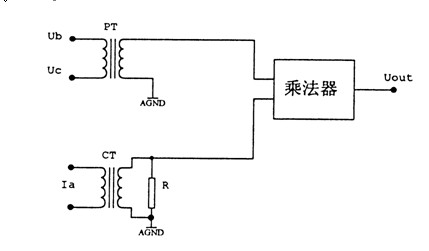

跨相90°無功功率的測量，其基本原理和有功功率測量相同，僅是改變了電壓的輸入方式，電路如下：
乘法器的輸出電壓
Uout=kUbcIacosφ
式中k為比例系數，可由電路設定。
因Ubc滯后于Ua 90°，因此公式可變換為
Uout=k√3 UaIacos（90°-φ）= k√3 UaIasinφ
即Up正比于A相的無功功率，由于跨相法的輸入線電壓幅值為相電壓的√3 倍，因此在變送器內部可調整電路參數，使比例系數k'調整為有功功率測量系數k值的1/√3,則仍可保證原有轉換比例系數不變，如果用有功功率變送器改變外接線的方法來測量無功功率，則必須引入相應的接線系數，這在相應的檢定規程中已有規定。
2.移相90°無功功率測量

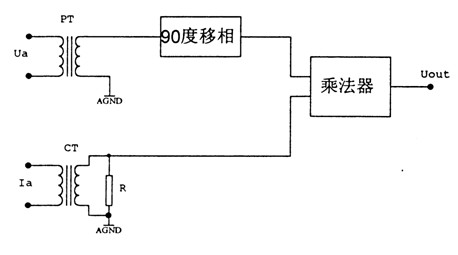

移相90°無功功率測量又稱正弦法無功功率測量，其基本電路如下：
乘法器輸出電壓
Uout=kUaIacos（90°-φ）= kUaIasinφ
90°移相電路一般采用RC元件，使移相電路的輸出電壓滯后于輸入電壓
90°。
3.二種功率測量電路的比較
跨相90°無功功率測量，由于輸入的電壓、電流不為同一相，因此，三相電壓的不對稱的影響量較大。
移相90°無功功率測量的電壓回路由于采用了RC元件，因此輸入頻率的影響量較大。
二種測量電路的特點見下表
目前，國內的無功功率測量仍大部分采用跨相90°無功功率變送器。由于無功功率測量的特點，在校準和檢測時應注意以下幾點，以免帶來較大的附加誤差：
a.被測變送器和標準表應為采用同一種測量方式。
b.如確實保證被測變送器和標準表測量方式一致，則應把測試電源的三相對稱度盡可能調至接近完全對稱。
