郭才福

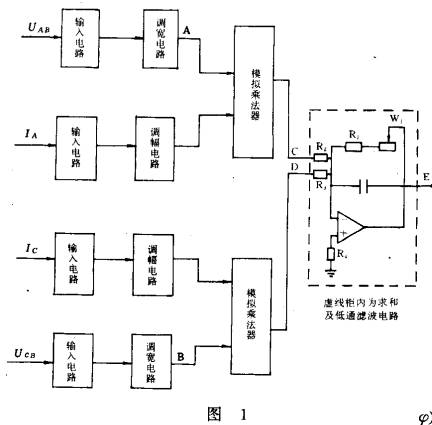

功率變送器主要由輸入電路、調寬電路、調幅電路、模擬乘法器、求和電路與低通濾波器等組成，其結構如圖1所示。對功率變送器進行維護和校驗，是保證良好運行的一項重要工作。
一、功率變送器的維護
1．故障測試。在檢查故障時，選擇關鍵點進行測試是非常重要的。
用示波器測試調寬電路的A、B兩點波形，均應是近似方波圖形；若不是此信號，則說明很可能是該點以前的電路有毛病。用萬用表的直流電壓檔測試C、D兩點電壓，測得電壓應近似相等；若兩點電壓相差較大，則可能是A、C兩相電流的平衡沒調好。測試A、B、C、D各點基本正常，但E點直流電壓輸出為零，則很可能是IA或IC反相接入。若測試E點電壓經推算是正常值的一半，則可能是A、B、C三相電壓中某相電壓沒接入或接觸不良所致。
2．改變變送器的滿度調節范圍。在求和與低通濾波電路中，R1和W1用來調節變送器的比值，根據負反饋運算放大器的特點，有
因此在變送器滿度范圍內，可通過改變Rl的大小，來改變變送器的滿度；調節 W1，則可調整滿度值。
3．將有功功率變送器改變?yōu)闊o功功率變送器。采用跨相交叉接線，即將電流輸入回路中的IA、Ic輸入對調，同時將TA反相接線。經過跨相接線后，所得到的無功功率變送器的輸入功率P=2UA· Iasinφ（φ為UA與IA的夾角），正好是用兩表法測試所得到表計讀數的  倍。
三、變送器的標準化驗
1．利用兩塊有功功率表對功率變送器的校驗。其接線如圖2所示此時兩表讀數為：
因三相電壓到變送器內的電壓線圈為三角形接線，故有 UAB=UA，所以得P= UA·IAcosφ。說明表計該數即為實際變送器的輸入功率。

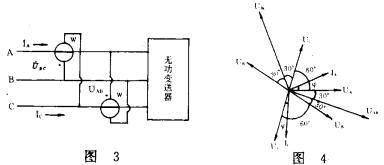

2．利用兩表法校驗無功功率變送器。其接線及向量關系如圖3，圖4所示。
根據矢量圖可得兩有功表的讀數為：P=2UAB·IA·sinφ
因三相電壓到變送器內部的電壓線圈為三角形接線，故有UAB=UA，所以P=2UA·IAsinφ。而實際輸入的無功功率P實= UAIAsinφ，因此在進行現場調試時，兩有功表的讀數和乘上 /2，即為實際輸入到無功功率變送器的值。
3．利用標準變送器現場校驗變送器。假設標準變送器的滿度為A滿，被校驗變送器的滿度為B滿，現場所使用的變送器輸出電壓為UB，那么，將標準的有功（或無功）變送器代替現場所用變送器，測得輸出壓為UA，根據UA/UB準=A滿/B滿，可推算出現場所用變送器按其滿度所應輸出的電壓為UB準。然后調節現場所用變送器的滿度電位器，使其輸出電壓UB=UB準。
4．電壓變送器的校驗
假設A滿為電壓變送器的滿度（所校驗變送器電壓為35kV），UA為其輸出值，用數字萬用表（滿度為100V）交流電壓檔測得輸入二次電壓為UAB，則有X/UAB=35000/100，得X=UAB·350。X即為35kV電壓等級的當時電壓準確值。然后按以X為標準，列出X/UA準=A滿/5V，所求得的UA準即為標準情況下，變送器應輸出的直流電壓。然后按UA準來校驗電壓變送器，調節電位器，使電壓變送器的輸出直流電壓 UA= UA準即可。
|
