HKA-GP系列霍爾電流傳感器
HKA-GP系列電流傳感器的初、次級之間是絕緣的，可用于測量直流、交流和脈沖電流。
電氣參數
HKA20-GP HKA30-GP HKA40-GP HKA50-GP
額定輸入電流 20 30 40 50 A
測量電流范圍 0～60 0～90 0～120 0～150 A
額定輸出電壓 4.0±1% V
電源電壓 ±15±5% V
失調電壓 ±30 mV
磁失調電壓 ±30 mV
失調電壓漂移 ≤±1 mA/℃
線性度 ≤1 %FS
響應時間 �。�5 μS
絕緣電壓 50HZ，1min 3.0 KV
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

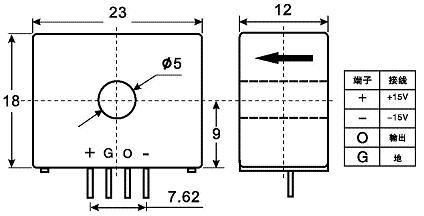

機械參數
使用說明
1、當待測電流從傳感器穿過，即可在輸出端測得電壓大小。（注意：錯誤的接線可能導致傳感器損壞）
2、傳感器的輸出幅度可根據用戶需要進行適當調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
下載詳細資料 HKA-GP.pdf |
