HBA-DP系列霍爾電流傳感器
HBA-DP系列電流傳感器的初、次級之間是絕緣的，可用于測量直流、交流和脈沖電流。
電氣參數
HBA25-DP HBA50-DP
額定輸入電流 25 50 A
測量電流范圍 50 100 A
次級匝數 1000±1 2000±2 T
次級阻抗 40 40 Ω
額定輸出電流 25±0.5% 25±0.5% mA
電源電壓 ±15±5% V
失調電流 ±0.2 mA
失調電流飄移 -40～＋85℃ ≤±0.6 mA
線性度 ≤0.1 %FS
總精度 ±0.7 %
di/dt跟隨精度 ＞50 A/μS
響應時間 �。�1 μS
帶寬 (-1db) DC～100 KHZ
絕緣電壓 50HZ,1min 2.5 KV
工作溫度 -40～＋85 ℃
儲存溫度 -40～＋125 ℃

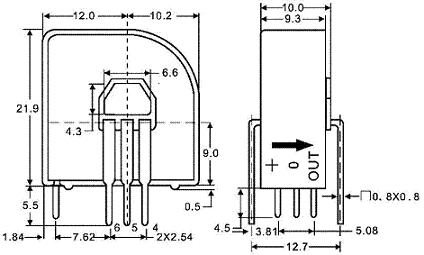

機械參數
接線圖
下載詳細資料 HBA-DP.pdf |
