HBA-SP系列霍爾電流傳感器
HBA-SP系列閉環霍爾電流傳感器的初、次級之間是絕緣的，具有超強抗干擾能力，可用于測量直流、交流和脈沖電流。
電氣參數
HBA05-SP HBA10-SP HBA15-SP HBA25-SP HBA50-SP
額定輸入有效電流值 5 10 15 25 50 A
測量電流范圍 10 20 30 50 100 A
輸入腳尺寸 φ0.8 φ1.0 φ1.0 φ1.4 2×□1.6×1.5 mm
匝比 4：1000 2:1000 2:1500 1：1250 1：2500
額定輸出有效值電流 ±20±0.5% mA
測量電阻范圍 200-400 Ω
電源電壓 ±15±5% V
零電流失調 ±0.2 mA
電流失調溫漂 ≤±0.005 mA/℃
響應時間 �。�1 μS
線性度 ≤0.1 %FS
絕緣電壓 50HZ，1min 5 KV
工作溫度 -40～+85 ℃
儲存溫度 -40～+125 ℃

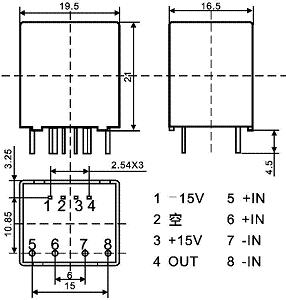

機械參數
使用說明
1、當待測電流從傳感器流過，即可在輸出端測得電流大小。（注意：錯誤的接線可能導致傳感器損壞）
2、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
下載詳細資料 HBA-SP.pdf
|
