HBA-SPV系列霍爾電流傳感器
HBA-SPV系列閉環霍爾電流傳感器的初、次級之間是絕緣的，具有超強抗干擾能力，可用于測量直流、交流和脈沖電流。
電氣參數
　              　   HBA05-SPV       HBA10-SPV      HBA15-SPV
HBA20-SPV       HBA30-SPV      HBA50-SPV
額定輸入有效電流值　 5      10      15      20       30       50         A
測量電流范圍　       10     20      30      40       60       100        A
輸入腳尺寸         φ0.8  φ1.0   φ1.0   φ1.4   φ1.6  2×□1.6×1.5   mm
匝比               3:1500 2:2000  1:1500  1:2000  1:3000    1:3125
內接測量電阻        400     400     400     400      400      250       Ω
額定輸出電壓                                 ±4±0.5%　                 V
電源電壓    　　　　　　　　　               ±15±5%  　                V
零電流失調　　　　　　　　　　　　　　　　 　±20　 　       　  　 　  mV
失調電壓漂移　           　　　　            ≤±0.5               　mV/℃
響應時間　　　　　　　　　　　　　　　  　 �。�1　                     μS
線性度                                       ≤0.1                     %FS
絕緣電壓     50HZ，1min                      5.0                        KV
工作溫度　　　　　　　　　　　　　　　　　　 -40～+85                   ℃
儲存溫度　　　　　　　　　　　　　　　　　　 -40～+125                  ℃

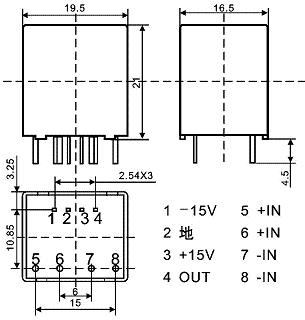

機械參數

使用說明
1、當待測電流從傳感器流過，即可在輸出端測得電壓大小。（注意：錯誤的接線可能導致傳感器損壞）
2、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。

 下載詳細資料HBA-SPV.pdf
