HBA-S系列霍爾電流傳感器
HBA-S系列霍爾電流傳感器的初、次級之間是絕緣的，可用于測量直流、交流和脈沖電流。

電氣參數
　             　　　                　 HBA1000-S
額定輸入電流　                 　　        1000 　        　          A
測量電流范圍　　                         　2000          　           A
測量電阻    with±15V  @±1000Amax         0(min)  30(max)            Ω
                       @±1200Amax         0(min)  20(max)            Ω
            with±24V  @±1000Amax         0(min)  75(max)            Ω
                       @±2000Amax         0(min)  15(max)            Ω
匝比                                       1：5000
額定輸出電流                             　200±0.5%　                mA
電源電壓    　　　　　　　　               ±15～±24  　              V
零電流失調　　　　　　　　　　　　　　　   ±0.2　   　       　 　　 mA
電流失調溫漂　  -40℃～85℃   　　　　　   ±0.5                    　mA
響應時間　　　　　　　　　　　　　　　  　 ＜ 1　                    μS
線性度                                     ≤0.1                     %FS
絕緣電壓　　    50HZ，1min　   　 　  　   6                          KV
di/dt跟隨精度　　　　　　　　　　　　 　 �。�100                   A/μS
帶寬(-3dB)　　　　　　　　　　　　　 　    DC...100                  KHz
次級線圈內阻                               42                         Ω
工作溫度　　　　　　　　　　　　　 　  　  -40～+85                   ℃
儲存溫度　　　　　　　　　　　　　 　　 　 -40～+125                  ℃

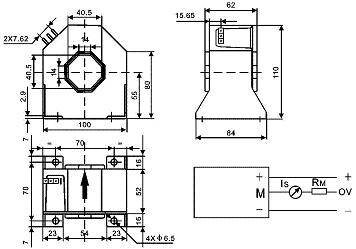

機械參數

使用說明
1、應用：通訊電源、不間斷電源UPS、斬波器、電化學、整流、電源監測、電焊機、變頻、開關電源、電池監測、電動機監測等領域。
2、在IP箭頭方向流動時，IS是正向。初級導體溫度不應超過100℃。
3、母排完全充滿初級穿孔時動態表現(di/dt和響應時間)為最佳。
4、為了達到最佳的磁耦合，初級線匝應繞在傳感器頂部。


 下載詳細資料HBA-S.pdf
