HV100霍爾電壓傳感器

HV100霍爾電壓傳感器的初、次級之間是絕緣的，可用于測量直流、交流和脈沖電壓。

電氣參數

額定輸入有效值電流　                  　 10　      　             　mA
測量電流范圍　　　　                     20      　               　mA
測量電阻         ±15V  @±10mAmax     　0(min) 150(max)            Ω
                        @±20mAmax     　0(min)  50(max)            Ω
額定輸出有效值電流                     　50±0.6%　                 mA
電源電壓    　　　　　　　　　           ±15±5%　　             　 V
匝比                                     10000 ：2000
零電流失調　　　　　　　　　　　　　　　 ±0.2　   　       　  　  mA
電流失調溫漂　         -10℃～70℃ 　　  ±0.3                    　mA
響應時間　　　　　　　　　　　　　　   　40　                      μS
線性度                                   ≤0.1                     %FS
絕緣電壓　　　         50HZ，1min　　　　6                          KV
初級線圈內阻                             1900                       Ω
次級線圈內阻                             60                         Ω
工作溫度　　　　　　　　　　　　　　　　 -10～+70                   ℃
儲存溫度　　　　　　　  　　　　　　　　 -25～+85                   ℃

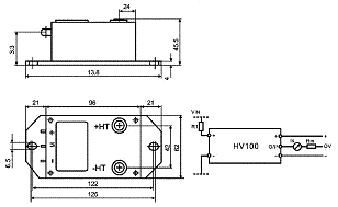

機械參數

使用說明
電阻R1使傳感器輸入電流為額定初級電流時傳感器有最佳精度，因此傳感器應盡量測量與10mA的初級電流相對應的電壓。
例如：測電壓VIN=1000V
精度=±0.6%ofVIN(@TatA=+25℃)               a)R1=100kΩ/40w,IP=10mA
精度=±2.5%ofVIN(@Ta=+25℃)                 b)R1=400kΩ/5w,IP=2.5mA
工作范圍(推薦的)考慮到初級線圈的電阻(與R1相比，為保持溫度差異近可能低)和隔離，此傳感器適用于測量電壓100V至2500V。

 下載詳細資料HV100.pdf
