HZ-AV系列交流電壓隔離變送器
HZ-AV系列交流電壓隔離變送器的初、次級之間是絕緣的，可用于測量交流電壓。
電氣參數
HZ30-AV HZ100-AV HZ200-AV
HZ300-AV HZ500-AV
原邊額定有效值 30 100 200 300 500 V
原邊電壓測量范圍 120 %VPN
額定輸出電壓 5±0.5% V
電源電壓 12...24±5% V
靜態功耗 80 mW
溫漂 200 PPM/℃
線性度 ≤0.1 %FS
頻帶寬度(-3dB) 20～3K Hz
響應時間 ≤350 mS
絕緣電壓 50HZ，1min 2.0 KV
工作溫度 -10～+60 ℃
儲存溫度 -20～+80 ℃

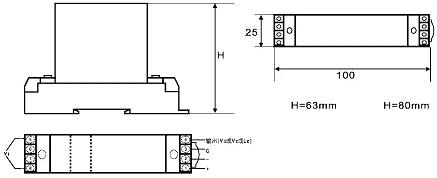

機械參數
使用說明
1、產品命名：HZ**-AV-P*O*D*
HZ代表品牌**代表輸入電壓
A代表交流，V代表電壓
P代表電源：P1：+12～15V；P2：+24V；P4：自定義
O代表輸出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定義
D代表導軌安裝方式：D1不穿孔；D2穿孔(孔徑分別為φ8，φ12，φ16)
2、傳感器的輸出幅度可根據用戶需要進行適當調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
4、電壓輸出型負載≥2KΩ,電流輸出型≤500Ω。
下載詳細資料 HZ-AV.pdf
|
