HBA-YSC系列高精度霍爾電流傳感器
HBA-YSC系列電流傳感器的初、次級之間是絕緣的，無位置誤差，能真正測量分辨1000：1，用于三相精密測量直流、交流和脈沖電流。
電氣參數
                     HBA50-YSC      HBA100-YSC      HBA200-YSC
額定輸入有效值電流      50            100             200                            A
測量電流范圍      150(±18V,82Ω)      300(±18V,33Ω)       600(±18V,33Ω)           A
匝   比               1:1000         1:1000          1:2000
測量電阻 with±12V  @±50Amax 200(max)  @±100Amax 82(max)  @±200Amax 91(max)       Ω
                   @±75Amax 120(max)  @±150Amax 50(max)  @±600Amax 15(max)        Ω
          with±15V  @±50Amax 240(max)  @±100Amax120(max)  @±200Amax120(max)      Ω
                   @±75Amax 150(max)  @±150Amax 68(max)  @±600Amax 20(max)        Ω
額定輸出有效值電流   50±0.2%        100±0.2%      100±0.2%                        mA
電源電壓    　　　　　　　　　               ±12～±18                               V
靜態功耗電流                                 ≤20                                    mA
零失調電流　　　　　　　                   　±0.2           　  　　                mA
電流失調溫漂        -40～+85℃               ≤±0.5        　                       mA
響應時間　　　　　　　　　　　　　　　  　 　<1                                      μS
線性度                                       ≤0.1                                  %FS
絕緣電壓　　　      50HZ，1min　 　　　　  　3                                       KV
di/dt跟隨精度                                >200                                  A/μS
帶寬(-3db)                                   DC...100                               KHZ
次級線圈電阻        30            25         20                                      Ω
工作溫度　　　　　　　　　　　　　　　　　　 -40～+85                                ℃
儲存溫度　　　　　　　　　　　　　　　　　　 -40～+125                               ℃

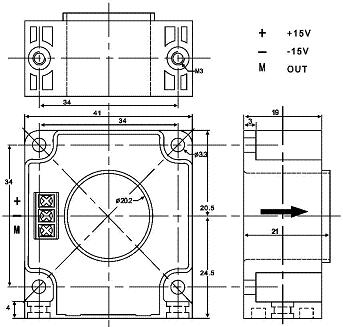

機械參數



使用說明
1、在Ip按箭頭方向流動時,Is是正向；
2、初級導體溫度不應超過100℃。
3、母排完全充滿初級穿孔時動態表現（di/dt和響應時間）為最佳。

   下載詳細資料HBA-YSC.pdf
