HZ-12G一入二出直流電壓、電流信號隔離器
HZ-12G一入二出直流電壓、電流信號隔離器輸入、輸出隔離，采用線性光耦隔離，精度高，穩定性好，可測量單、雙向直流信號。
電氣參數
輸入電壓 0～75 0～±75 mV
0～5 0～10 1～5 V
輸入電流 4～20 0～10 0～20 mA
輸出電壓 0～5 0～10 V
輸出電流 4～20 0～10 mA
輸入抗阻 電壓型≥1MΩ 電流型≤250Ω
負載能力 電壓≥2KΩ 電流≤500Ω
工作電源 +24 V
隔離耐壓 輸入/輸出/外殼間 50HZ 1min 2.0 KV
電源/輸入/輸出間 50HZ 1min 1.0 KV
溫 漂 150 PPM/℃
響應時間 ≤300 mS
靜態功耗 ≤800 mW
工作溫度 -10～+50 ℃
貯存環境 無凝露 -40～+70 ℃
環境濕度 無凝露 0～90 %RH

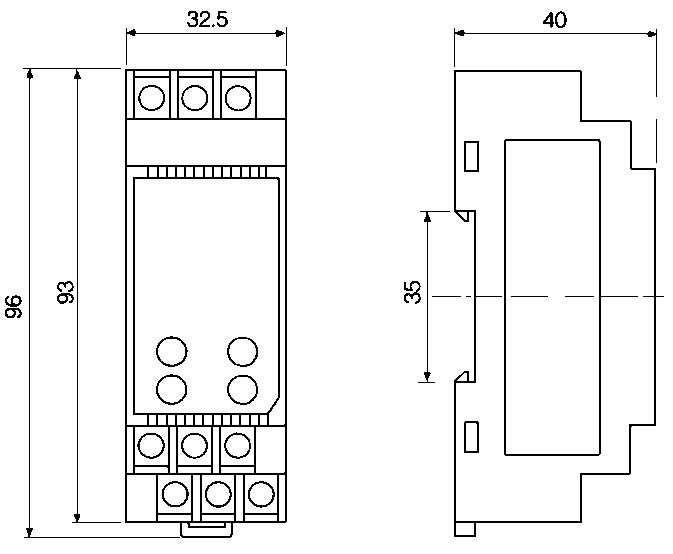

機械參數

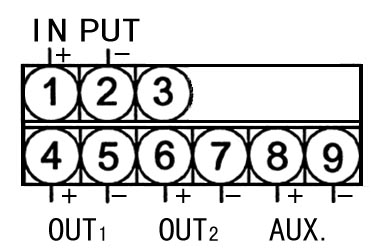

接線圖
使用說明
1、產品命名：HZ**-12G-P*O*D
HZ代表品牌 **代表輸入電流或電壓 12G代表一入二出隔離器 P*代表電源 D代表安裝方式
O代表輸出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定義
2、產品出廠前已按要求調節好，無需再調節。
3、作精密測量時，應先預熱20分鐘。
4、供電電源的具體值客戶應指明，若不指明，則默認為+24V。
5、兩路輸出相互隔離，一路可用于本地監視，一路可用于遠傳。
下載詳細資料 HZ-12G.pdf |
