HZ-T隔離式溫度變送器
HZ-T系列隔離式溫度變送器利用鉑電阻(銅電阻等)的阻值隨溫度改變的特性將溫度的變化轉變?yōu)殡妷旱淖兓�，再�?jīng)直流隔離變換，得到與輸入（溫度傳感器）完全隔離的對應于被測點溫度的直流電壓或直流電流輸出；采用三線式鉑（銅）電阻測量電路，具有自動補償功能。
參數
輸入溫度 0-50℃ 0-100℃ 0-200℃ 0-500℃ -40-60℃
準 確 度：0.2% 0.5%（可選，默認0.5%）
整機功耗：≤1.5VA
工作穩定性：年變化<0.2%
工頻耐壓：AC1.0KV/min.1mA
絕緣電阻：≥5MΩ（DC500V）
輸出信號：DC0～5V、1～5V、0～20mA、4～20mA等可選
負載電阻：電流輸出：+12V、+15V輔助電源時 RL≤300Ω
+24V輔助電源時 RL≤500Ω
電壓輸出：RL≥2KΩ
工作環境：-10～50℃，20%～90%無凝露
貯存環境：-40～70℃，20%～95%無凝露
安裝方式：DIN（35mm）導軌安裝

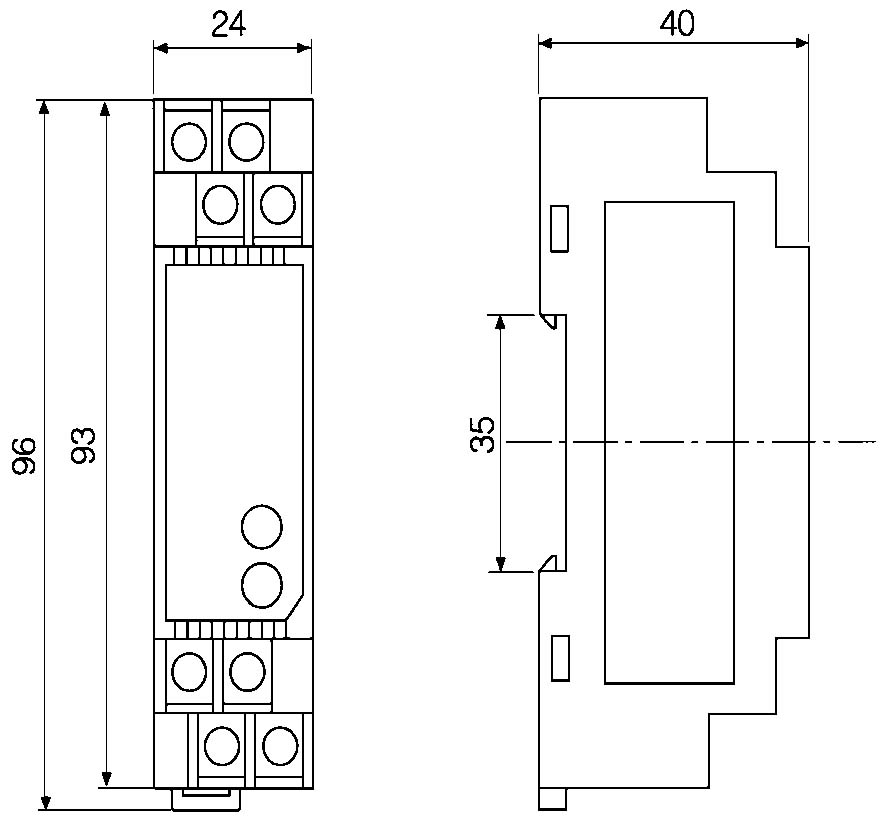

機械參數

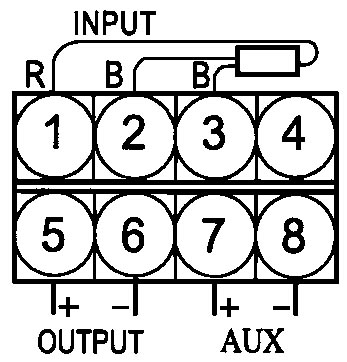

接線圖
產品命名
產品命名：HZ-T*-R*-P*O*D
1、 HZ代表品牌；
2、 T*代表溫度測溫范圍：T1： 0-50℃；T2：0-100℃；T3：0-200℃；T4：0-500℃；
T5：-40-60℃；T6：自定義
3、 R代表傳感器分度號：R1：Pt100，R2：Pt1000，R3：Cu50
4、 P代表電源：P1：+12～15V；P2：+24V；P4：自定義
5、 O代表輸出：O1：0～5V；O2：0～20mA；O3：4～20mA；O4：自定義
6、 D代表導軌型安裝方式。
下載詳細資料 溫度變送器.pdf |
